資訊詳情

污水處理·武漢經濟技術開發區沌口污水廠擴建升工程

分類:
典型案例
2018/12/14
瀏覽量
【摘要】:
本系統采用目前國內外污水處理廠廣泛應用并取得良好效果的基于可編程邏輯控制器(PLC)的集散型控制系統,以及監控和數據采集(SCADA)系統。集散型控制系統的特點是將管理層和控制層分開。

  一、 項目概況

  武漢經濟開發區沌口污水處理廠擴建及提標升級工程擴建污水處理規模為6萬m3/d,擴建工程采用交互式序批反應器生物池+深度處理工藝(高效沉淀池+氣水反沖洗砂濾池+紫外消毒)方案。為保證全廠污水處理出水達標,將原有工程由6萬m3/d的A/O工藝升級為交互式序批反應器生物池+深度處理工藝(高效沉淀池+氣水反沖洗砂濾池+紫外消毒)工藝,使武漢經濟技術開發區污水處理廠總規模達到12萬m3/d,尾水達到GB18918-2002《城鎮污水處理廠污染物排放標準》一級(A標準)后,污水處理廠尾水改為通過原武漢經濟開發區晨鳴紙業入河排污口排入長江。

  二、 控制說明

  本系統采用目前國內外污水處理廠廣泛應用并取得良好效果的基于可編程邏輯控制器(PLC)的集散型控制系統,以及監控和數據采集(SCADA)系統。集散型控制系統的特點是將管理層和控制層分開。管理層主要是對全廠的生產過程進行監視、數據存儲和分析; 控制層主要是通過現場PLC或計算機完成各自轄域內工藝過程和工藝設備的自動控制,同時在傳統控制的基礎上,提供了智能控制的可能性。

  SCADA系統通過現場檢測儀表和網絡設備完成對主要工藝參數的數據采集并對生產流程進行監控。通信網絡采用100Mbps工業以太環網。系統除具備對生產過程的監視和控制功能外,數據處理和網絡通信功能也很強大,對運行階段的生產管理、調度以及科學分析都具有十分重要的意義。本系統考慮到遠期污水廠擴大規模或進行改造,自控設備、通信網絡及上位機管理系統都有可擴展的特點,為了保證正常生產,系統要具備極高的穩定性和可靠性。

  本系統采用西門子1500系列PLC,wonderwar組態軟件組成C/S結構系統。

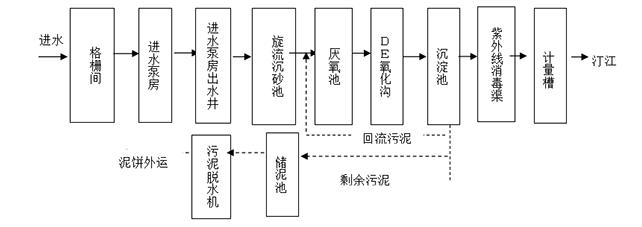

  處理工藝流程如圖所示:



 沌口污水廠

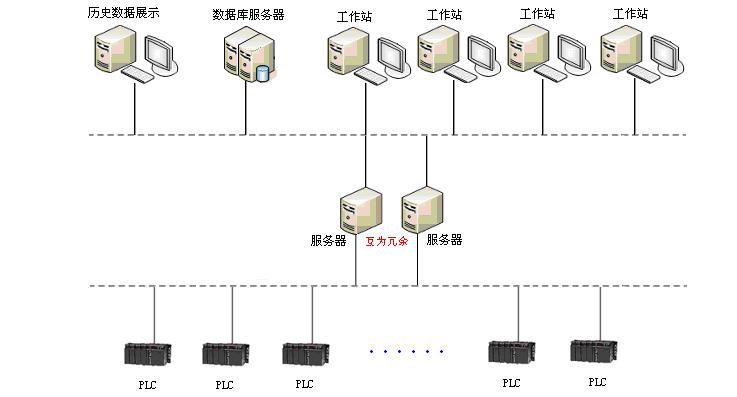

  三、 系統結構



 沌口污水廠



  整個系統按功能劃分為采集系統、數據存儲系統和客戶端監控系統三大部分。

  采集系統:主要負責與現場的PLC進行數據交互,確保數據準確及時的被采集,確??刂泼顪?zhǔn)確無誤的被傳送到PLC中,以確保整個控制過程的正常實施。

  數據存儲系統:主要負責向客戶端提供實時數據和歷史數據存儲壓縮,并還要及時的響應客戶端的數據查詢等要求。

  客戶端監控系統:以圖形化的方式控制及監視水廠的各種工況,為操作人員提供友好人機界面,同時通過Internet/Intranet,實現對控制系統的一定權限內的查詢和控制。

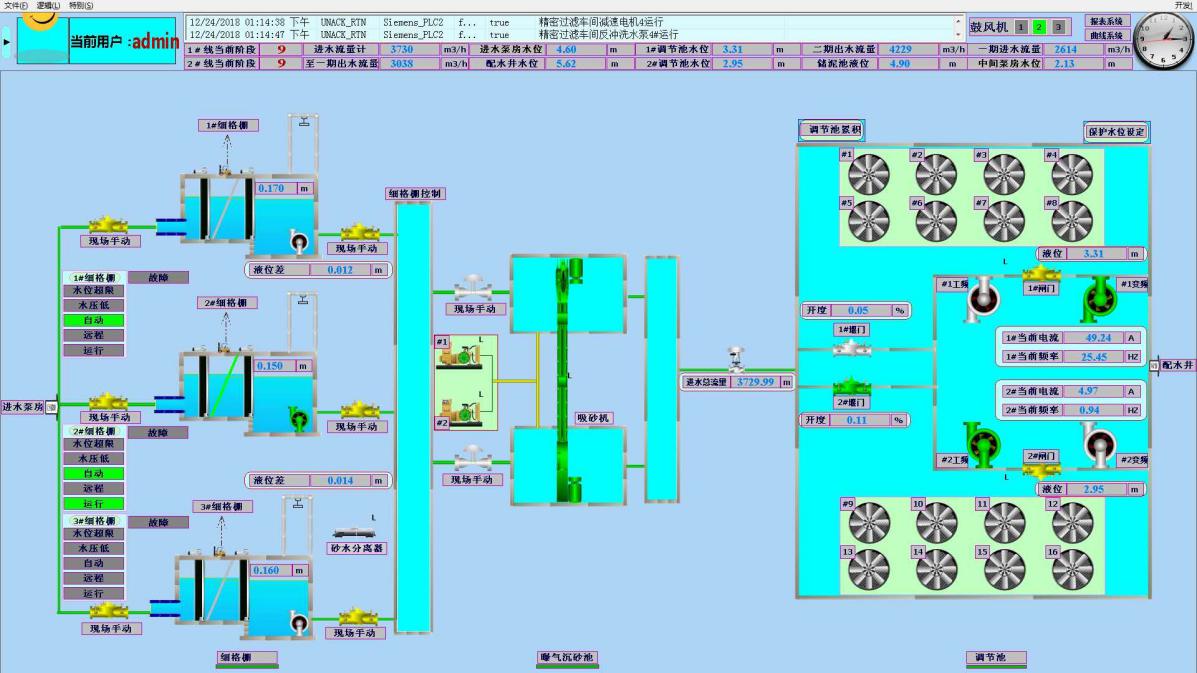

  四、 畫面展示



 沌口污水廠





 沌口污水廠





 沌口污水廠

>
