一、 項目概況

　　江邊樞紐工程是新溝河與長江交匯口的控制性建筑物，由節制閘、泵站、船閘和魚道四部分組成，節制閘屬于中型攔河、擋潮水閘(五孔2×8m+16m+2×8m、總凈寬48m)，泵站屬于大(2)型(總設計流量180m3/s)，船閘級別為Ⅴ級(閘室尺度16m×180m×3m)，魚道寬×長=2m×55m，設閘門控制。

　　江邊樞紐泵站是兼有排澇、引水功能的雙向泵站，正向排澇或排水設計流量180m3/s，反向引水設計流量90m3/s，單機流量30m3/s，單向排水和雙向引排各3臺機組，均采用開敞式液壓全調節軸流泵，單雙向共計6臺，單機流量30m3/s，配套1800kW立式同步電機，額定電壓10kV。

　　二、 功能特點

　　新溝河江邊樞紐自動化監控系統按“無人值班、少人值守”原則進行設計，采用分層分布式結構，設計有調度級、站控級、現地級，系統集測量、控制、保護、信號、管理等功能于一體。主要功能：數據采集與處理;運行監視和事故報警;控制與調節;數據通訊;主機泵、閘門自動控制;流量調節;實現與太湖水利工程管理處調度控制管理中心的通訊功能和遙測、遙信功能;實現數據指令傳送和圖像瀏覽;實現控制室內集中數據顯示、分析、處理;實現集中和分散控制，本站與遠程控制。

　　三、 系統主要工程量

　　包括LCU控制柜17套，電源及輔助設備控制柜19套，UPS配電柜2套，網絡配電柜2套，視頻柜1套。采購安裝調試水位計3套，揚壓力監測系統21臺，視頻攝像頭46臺，拼接大屏1套，廣播系統1套，開發計算機監控后臺系統1套，視頻監控后臺系統1套。

　　四、 圖片展示　　

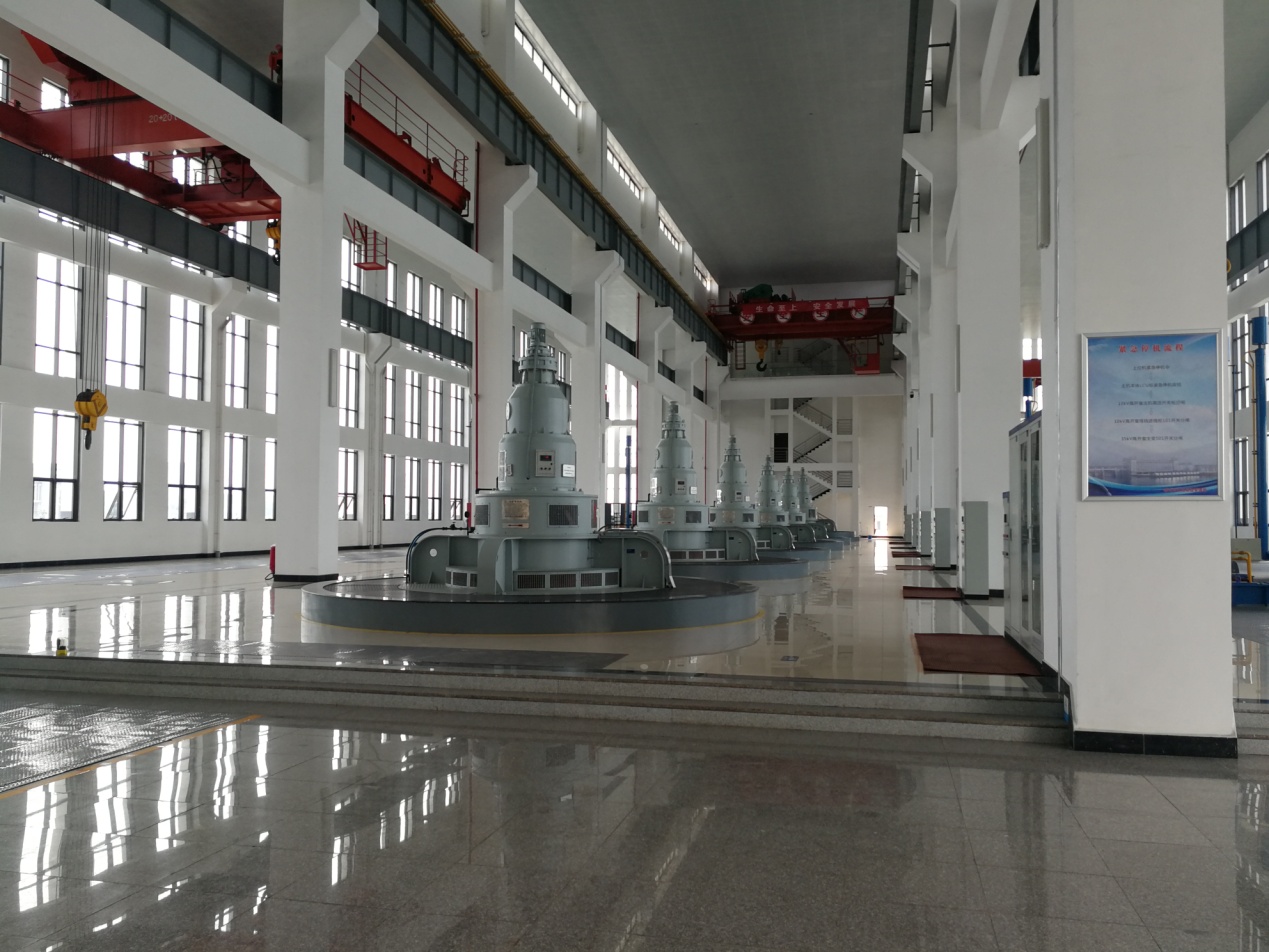

新溝河江邊樞紐寬敞明亮的主泵房
